什么是氣源裝置?

2023-03-20 13:24:15

返回列表

自然界的空氣中含有一些固體顆粒、灰塵及水分等,經過壓縮時,壓縮機中又有部分潤滑油會混入到壓縮空氣中去。因此,經壓縮機產生的壓縮空氣實際上是一種含有固體灰塵、炭粉、水和油等各種雜質的壓縮氣體。在氣動系統中,直接使用這種未經凈化處理的氣體,會使氣動元件的壽命降低或損壞,引起氣動系統故障,導致生產效率降低,維修成本增加。因此,壓縮空氣凈化處理是氣動系統中必不可少的一個重要環節。對壓縮氣體進行凈化處理,就是要去掉空氣中那些影響氣動系統正常工作的水分、油分、固體塵埃和碳化物,滿足系統正常工作的需要。

氣源裝置

用于產生、處理和儲存壓縮空氣的設備稱為氣源裝置。氣源裝置的功能是為氣動系統提

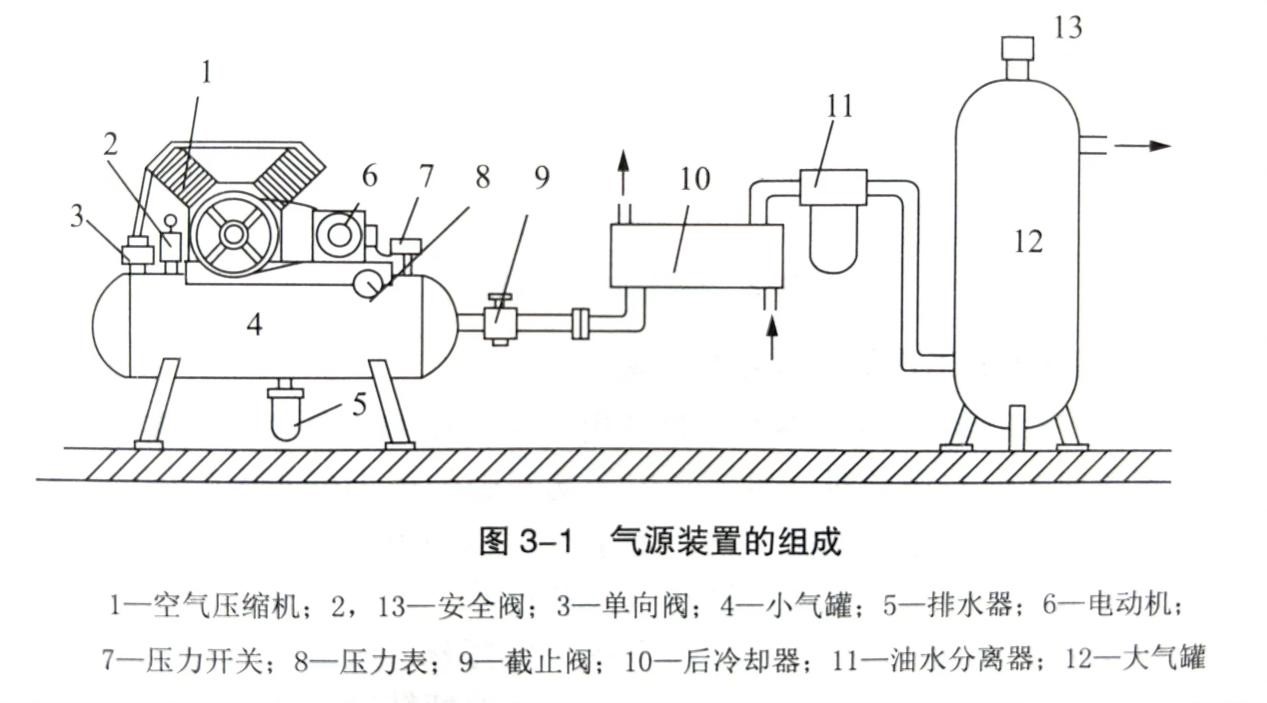

供滿足一定質量要求的清潔、干燥的壓縮空氣。 氣源裝置的組成如圖3-1所示,一般由空氣壓縮機及空氣冷卻、凈化、干燥、儲存元件等組成成。


通過電動機6驅動的空氣壓縮機1,將大氣壓力狀態下的空氣壓縮到較高的壓力狀態,輸送到氣動系統。壓力開關7根據壓力的大“小來控制電動機的啟動和停止。當小氣罐4內壓力上升到調定的最高壓力時,壓力開關發出信號讓電動機停止工作;當小氣罐內壓力降至調定的最低壓力時,壓力開關又發出信號讓電動動機重新工作。當小氣罐4內壓力超過允許限度時,安全閥2自動打開向外排氣,以保證空氣壓縮機的安全。當大氣罐 12 內壓力超過允許限度時,安全閥13 自動打開向外排氣,以保證大氣缺灌的安全。單向閥3在空氣壓縮機不工作時,用于阻止壓縮空氣反向流動。后冷卻器 10 通過降降低壓縮空氣的溫度,將水蒸氣及污油霧冷凝成液態水滴和油滴。油水分離器 11 用于進一步將壓縮空氣中的油、水等污染物分離出來。在后冷卻器、油水分離器、空氣壓縮機和氣罐等的1最低處,都需設有手動或自動排水器,以便于排除各處冷凝的液態油水等污染物。
